技術分享

SOLIDWORKS2019——CAD模板轉SW工程圖模板

2019-06-20

可能很多公司之前都是用CAD出二維圖紙的,在剛使用Solidworks的時候,沒有二維圖模板,但是又不想重新繪制模板,怎么辦呢?

可以把CAD模板,轉換成Solidworks二維圖模板,下面將講解詳細步驟。

一、 文件——打開(dwg格式文件)

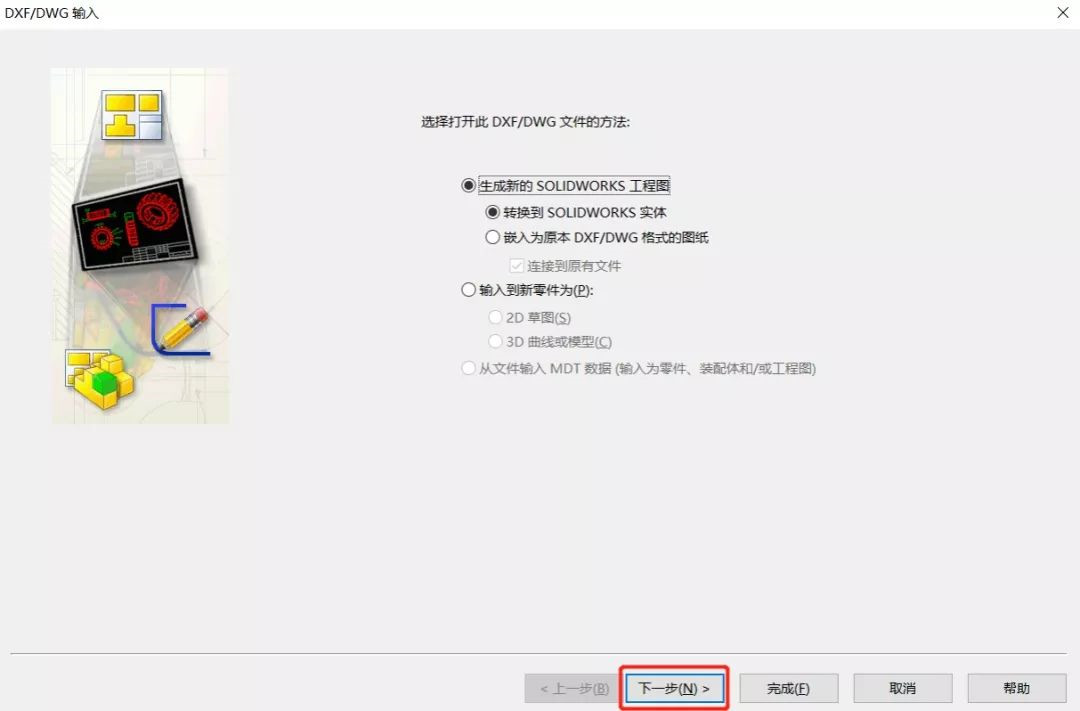

二、 默認下一步

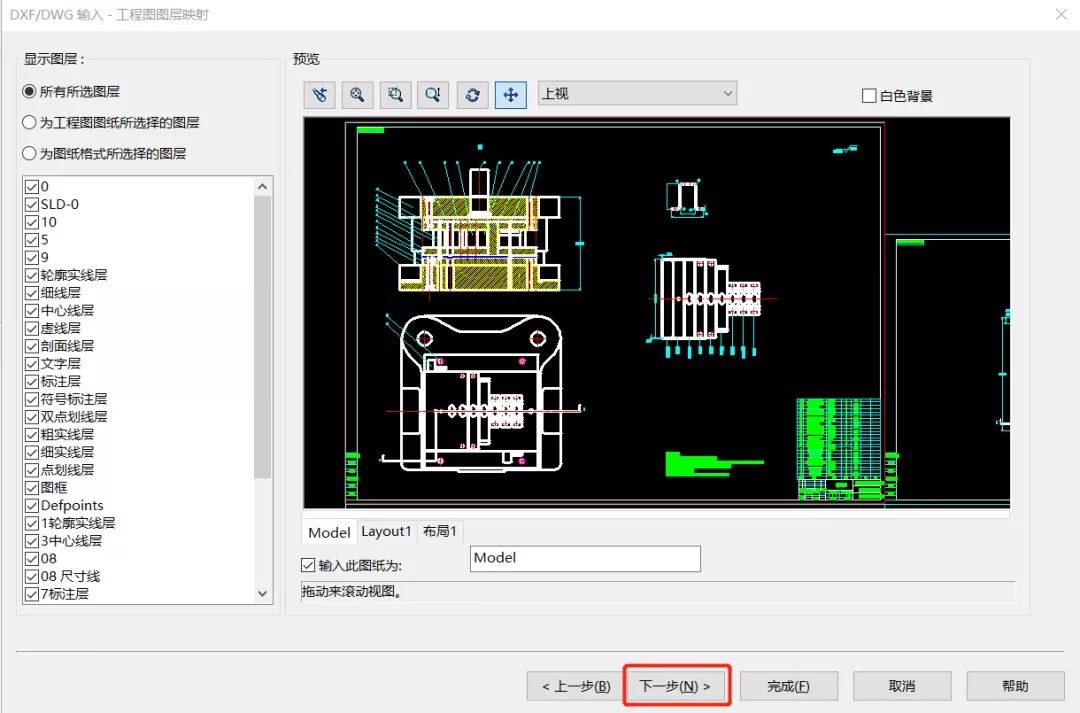

三、選擇所需圖層,單擊下一步

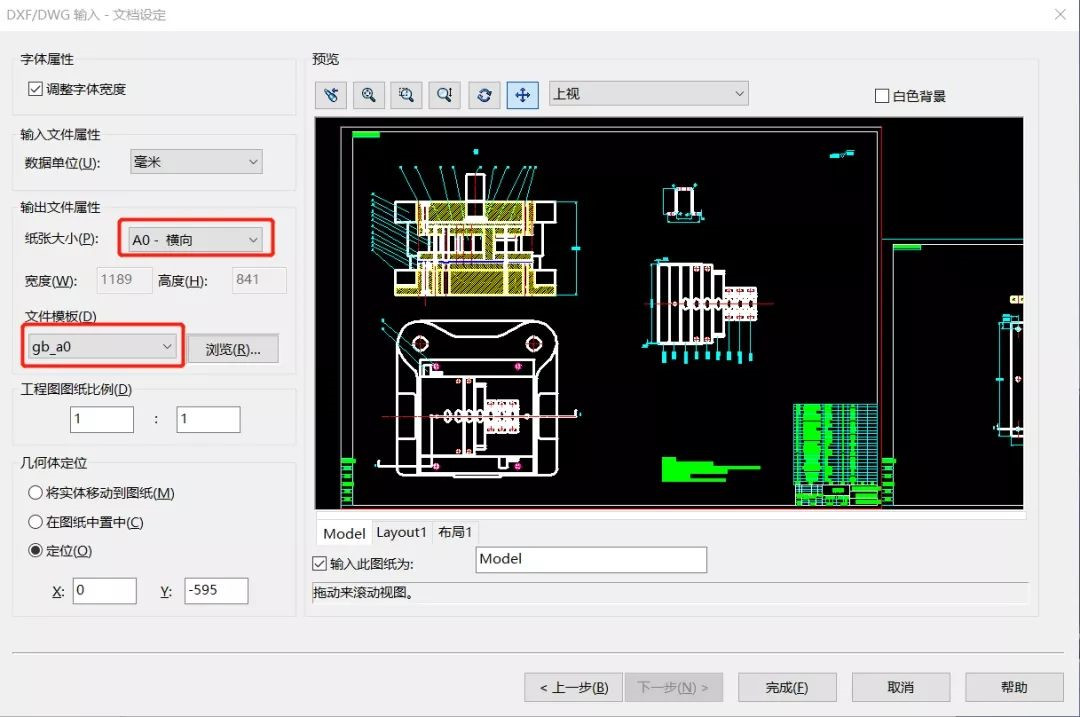

四、 選擇圖紙格式



五、 框選你所有的圖紙,ctrl+c復制

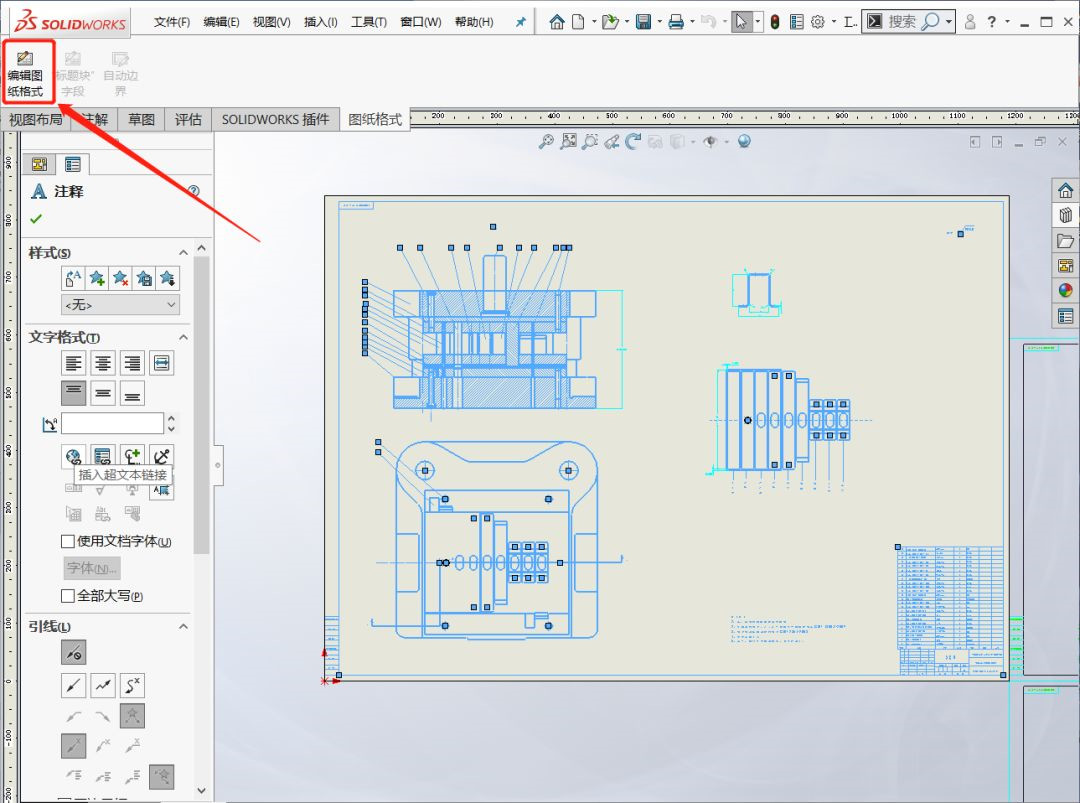

六、 編輯圖紙格式

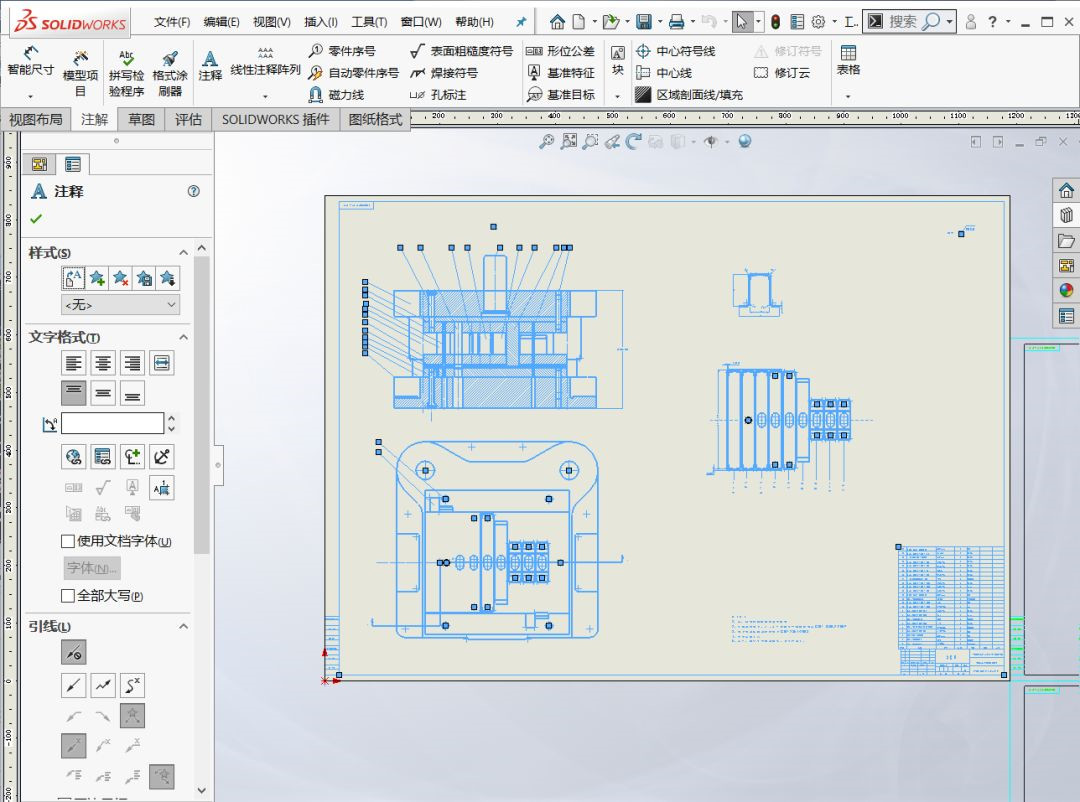

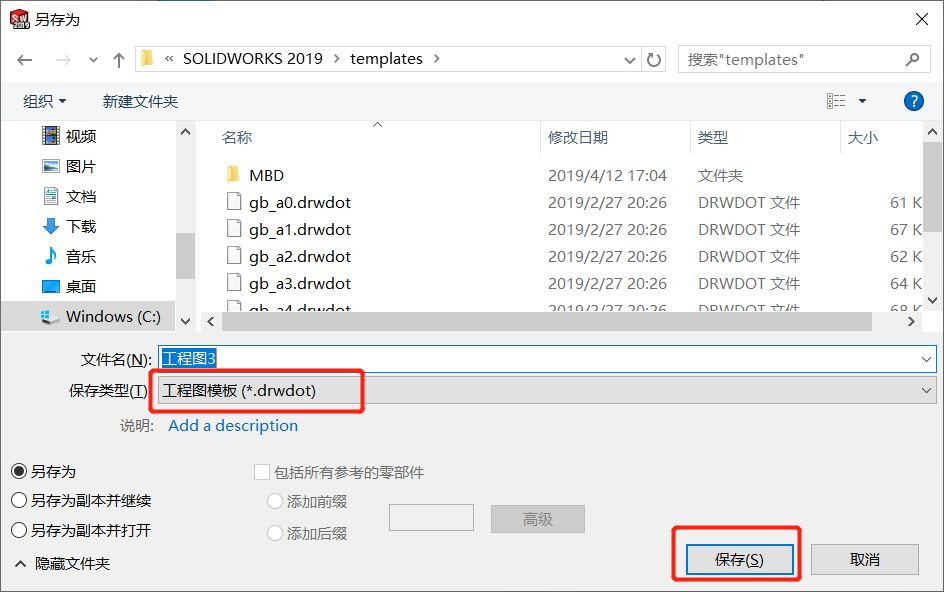

七、粘貼,并文件另存為工程圖模板

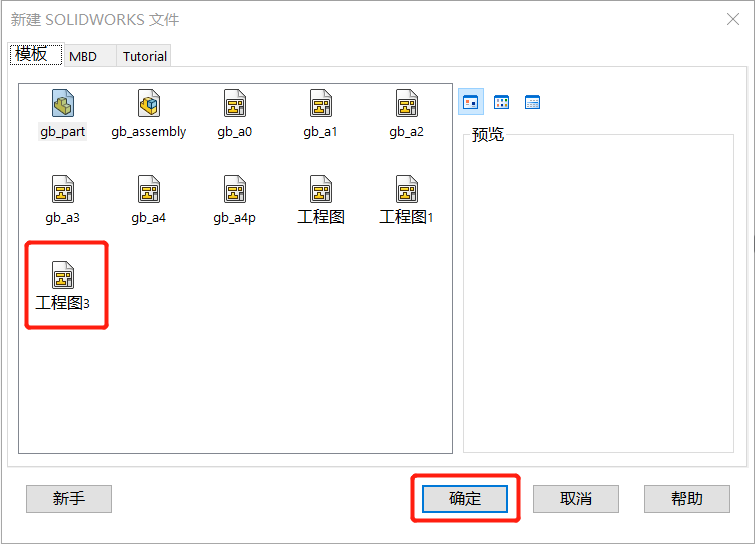

八、 新建——高級——選擇模板


【總結】這樣就可以加快我們的工作效率,以前有的模板,也沒必要再去繪制一遍了。
