在工程圖中需要顯示零件中的表面積參數，SW本身就具有表面積的屬性，可以直接鏈接顯示，但是單位只有系統默認的單位設置，沒有分米的單位。

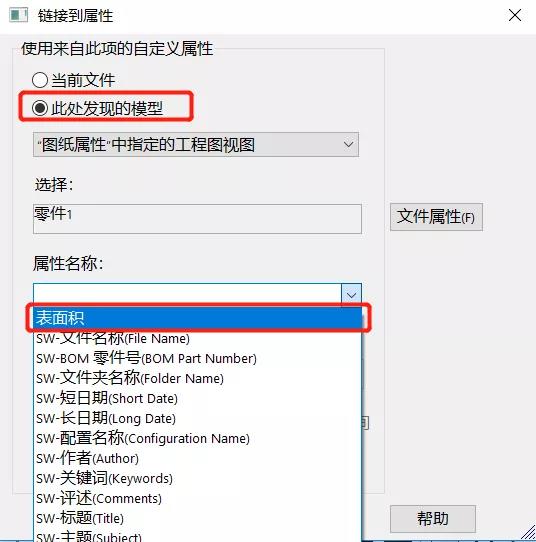

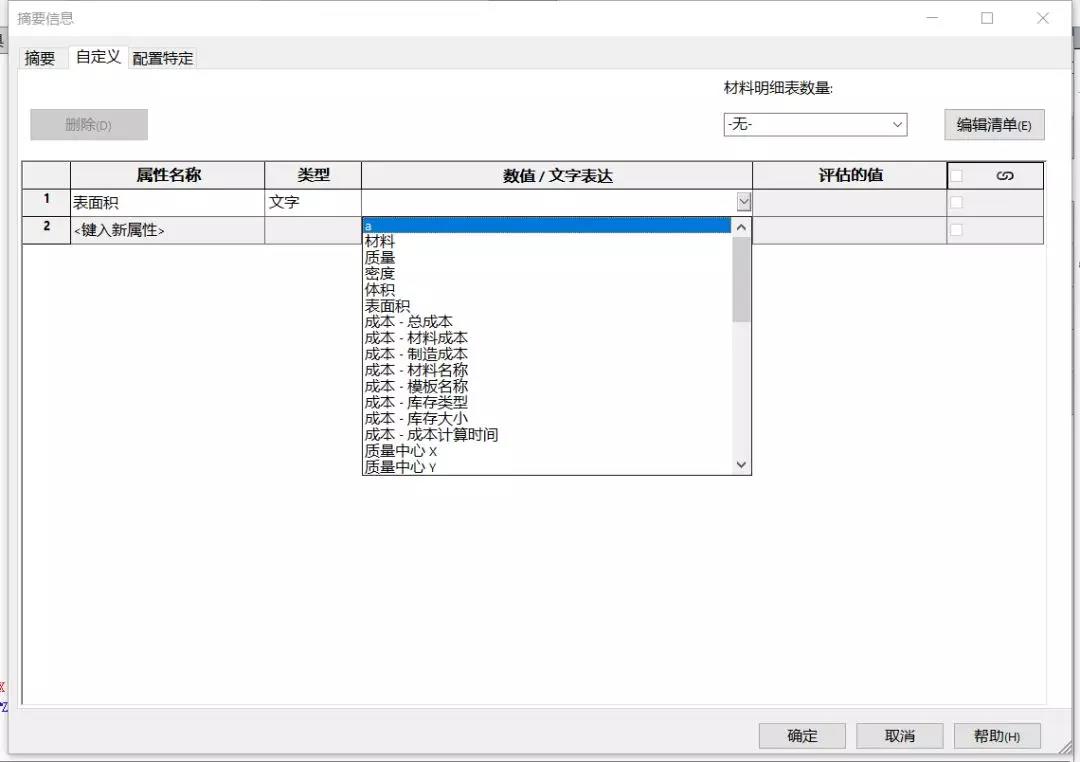

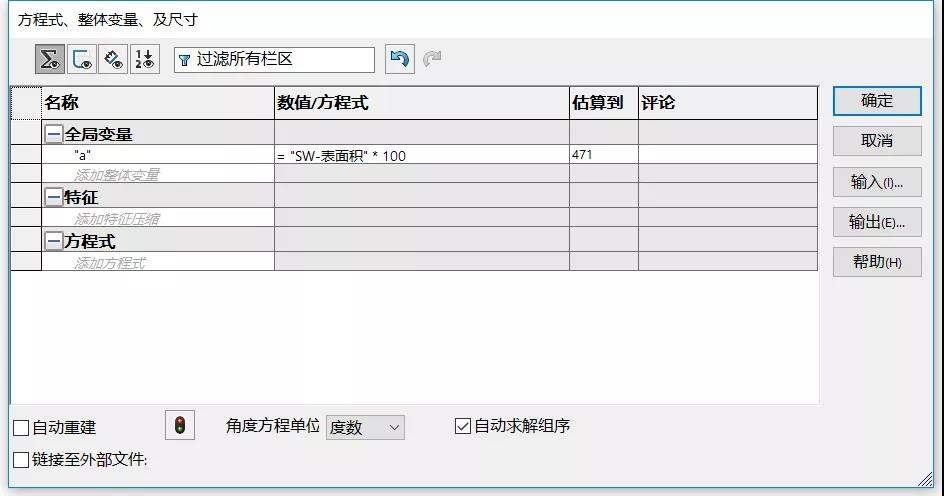

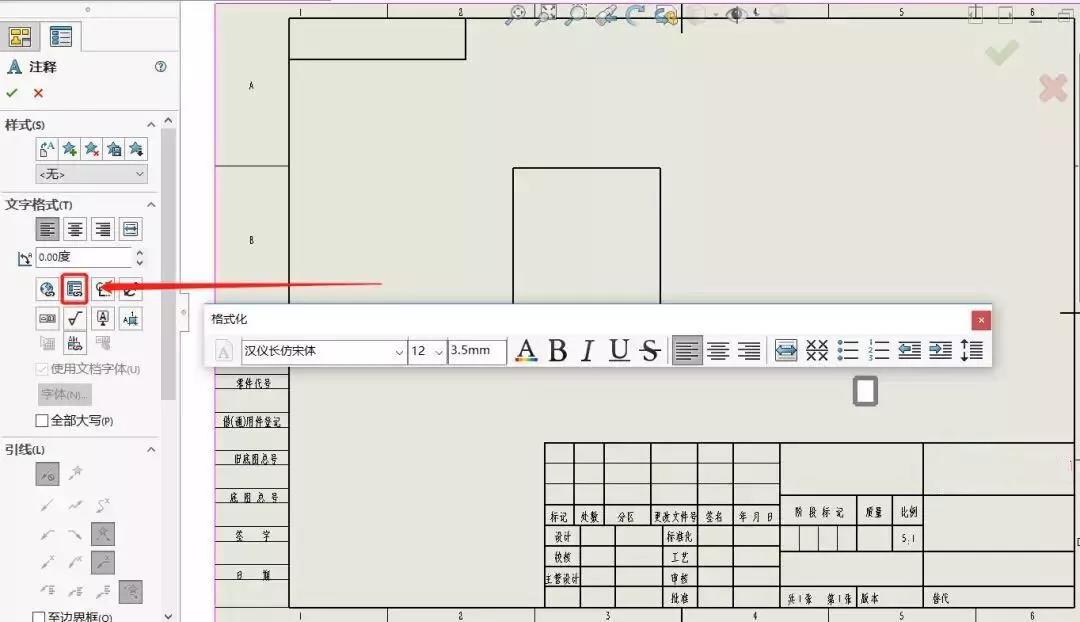

SOLIDWORKS本身的單位中并沒有分米的單位，部分客戶基于自己的特殊要求想顯示可以利用SOLIDWORKS的全局變量加文件屬性進行自定義設置。 創建全局變量 在“方程式”中創建全局變量“a”，鏈接SW的表面積屬性，此時評估的數值基于當前的單位系統零件本身的表面積。 如果當前是米的單位那么對于添加的表面積乘以100，得到基于平方分米的數值。 02 創建文件屬性——表面積 在文件屬性中創建新屬性——表面積，并且選擇鏈接全局變量“a”。 03 在工程圖中創建鏈接 在工程圖中插入注釋?zhuān)缓筮x擇屬性鏈接，將零件中的屬性映射至工程圖中。 04 【總結】： 在SOLIDWORKS中本身雖然不具備某種功能但是通過其他途徑也可以實現客戶的目的。
